koreaXE-W /OR系列

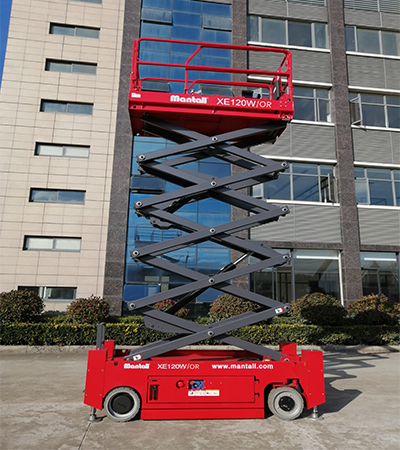

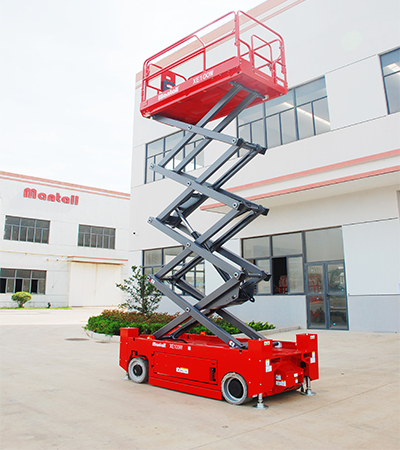

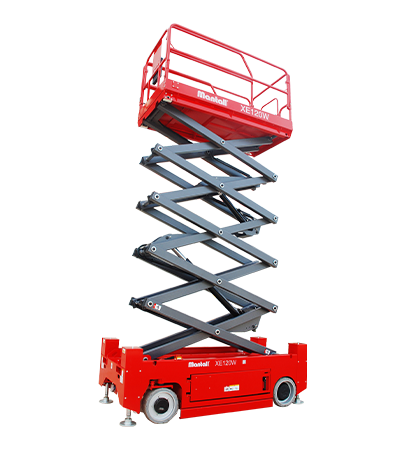

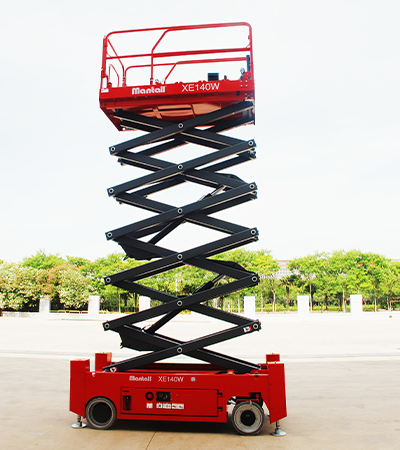

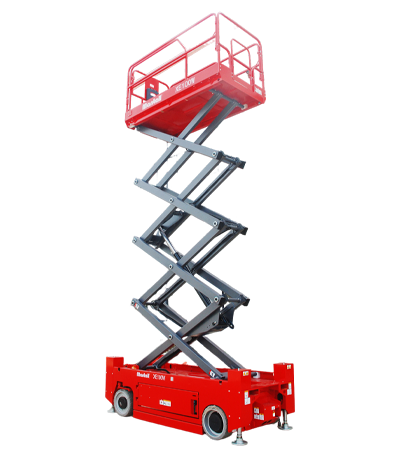

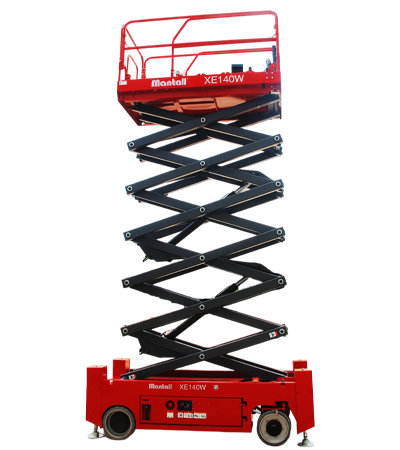

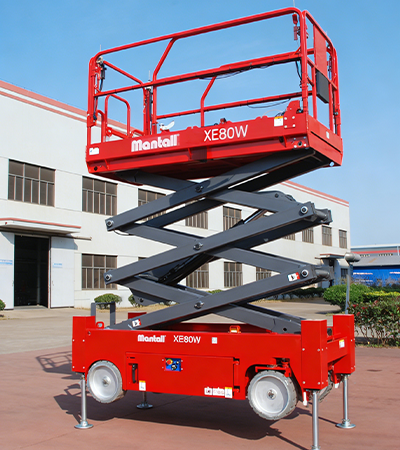

自行式剪叉型高空作業平臺 XE-W /OR系列
功能
| 標準特征 | ||
| 手動平臺下降閥 | 安全檢修支撐桿 | 緊急停止按鈕 |
| 平臺旋轉門 | 充電指示燈 | 自動坑洞保護 |
| 延伸平臺欄 | 運輸標準叉車孔 | 警示燈 |
| 折疊平臺欄 | 隨車診斷系統 | 比例控制 |
| 手動剎車釋放 | 2*2驅動 | 自動剎車系統 |
| 加寬無痕輪胎 | 防撞條 | 叉車孔及吊裝孔 |
| 連接平臺的AD電纜 | 緊急下降系統 | 雙閃爍信號燈 |
| 蜂鳴器 | 傾斜保護系統 | 免維護蓄電池 |
| 計時表 | 文件盒 | 自動調平液壓支腿 |
選配
| 選配特征 | ||
| 空氣管道平臺 | 超載保護裝置 | 鋰電池 |
| 電源插座到平臺 | GPS物聯網 | 頭部保護自停系統 |
| 平臺工作燈 | 汽車喇叭 | 電泳涂裝工藝 |
規范
| 型號 | XE80W/OR | XE100W/OR | XE120W/OR | XE140W/OR |
| 尺寸 | ||||
| A最大平臺高度 | 6m | 8m | 10m | 12m |
| 最小平臺高度 | 1.15m | 1.24m | 1.37m | 1.5m |
| 最大作業高度 | 8m | 10m | 12m | 14m |
| B最大水平延伸 | 1m | 1m | 1m | 1m |
| C整機長度 | 2.8m | 2.8m | 2.8m | 2.8m |
| D整機寬度 | 1.2m | 1.2m | 1.2m | 1.2m |
| 整機高度（護欄折疊） | 1.64m | 1.76m | 1.88m | 2.05m |
| E整機高度（護欄未折疊） | 2.29m | 2.41m | 2.53m | 2.65m |
| F軸距 | 1.88m | 1.88m | 1.88m | 1.88m |
| 中心離地間隙（坑洞保護板 收起） | 0.14m | 0.14m | 0.14m | 0.14m |
| 中心離地間隙（坑洞保護板 展開） | 0.02m | 0.02m | 0.02m | 0.02m |
| 平臺尺寸（長*寬*高） | 2.3m*1.15m*1.1m | 2.3m*1.15m*1.1m | 2.3m*1.15m*1.1m | 2.3m*1.15m*1.1m |
| 平臺延伸后長度 | 3.3m | 3.3m | 3.3m | 3.3m |
| 平臺延伸后整機長度 | 3.55m | 3.55m | 3.55m | 3.55m |
| 腳踏板高度 | 0.17m | 0.17m | 0.17m | 0.17m |
| 性能 | ||||
| 平臺額定承載能力 | 550kg | 450kg | 400kg | 320kg |
| 延伸平臺額定承受能力 | 120kg | 120kg | 120kg | 120kg |
| 平臺最大承載人數（室內/室外） | 2/2 | 2/2 | 2/1 | 2/0 |
| 行駛速度（收車狀態） | 3.4km/h | 3.4km/h | 3.4km/h | 3.4km/h |
| 行駛速度（舉升狀態） | 0.7km/h | 0.7km/h | 0.7km/h | 0.7km/h |
| 平臺全升時間（無載重） | 32s | 45s | 55s | 75s |
| 平臺全降時間（無載重） | 30s | 30s | 37s | 50s |
| 爬坡能力（2WD） | 30% | 30% | 25% | 25% |
| 最大允許傾角（前后/左右） | 3°/1.5° | 3°/1.5° | 3°/1.5° | 3°/1.5° |
| 轉彎半徑（內輪/外輪） | 0m/2.64m | 0m/2.64m | 0m/2.64m | 0m/2.64m |
| 最大允許側向力（室內/室外） | 400N/400N | 400N/400N | 400N/200N | 400N/0 |
| 最大允許風速 | 12.5m/s | 12.5m/s | 12.5m/s | 0 |
| 輪胎規格/類型 | 406×152mm/實心 | 406×152mm/實心 | 406×152mm/實心 | 406×152mm/實心 |
| 支腿調平能力 | 左右10°前后4.5° | 左右10°前后4° | 左右10°前后4° | 左右10°前后4° |
| 動力 | ||||
| 驅動 | 液驅/電驅2WD×2WS | |||
| 動力單元電機（電壓/功率） | 24V/3.3kW | 24V/3.3kW | 24V/3.3kW | 24V/3.3kW |
| 液壓油箱容積 | 38L | 38L | 38L | 38L |
| 液壓系統壓力 | 21Mpa | 21Mpa | 21Mpa | 21Mpa |
| 電池規格（鉛酸電池/鋰電池） | 235Ah | 235Ah | 235Ah | 235Ah |
| 系統電壓 | 24V | 24V | 24V | 24V |
| 控制電壓 | 24V | 24V | 24V | 24V |
| 充電器（輸入電壓/輸出電流） | 96-265V/30A | 96-265V/30A | 96-265V/30A | 96-265V/30A |
| 重量 | ||||
| 整機重量 | 2625kg | 2830kg | 3085kg | 3265kg |
| 符合標準 | GB/CE | |||
產品亮點
操作搬運靈活
超穩定設計，大幅度提高安全系數，緊湊的機身，作業區域廣
標準叉車孔，設備運輸周轉效率高
折疊護欄運輸方便
降低維護成本
零部件通用化高，備件無壓力
雙開門設計，維護保養便利
故障自診斷，可現實故障提示信息，方便迅速排查故障
性能更可靠
舉升回路多重防護，安全可靠
防撞條防護，防刮碰更到位
自動肯定保護和傾斜保護，保障作業安全
Working Heights
Stowed Dimensions
細節
